孔板流量計的基本誤差有哪些

日期：2021-10-12 點擊量：

1.由計量裝置本身精確度所決定的誤差。由于孔板流量計測得的流量是根據差壓信號間接求得的。從公式可以看出,影響計量精確度的主要因素是ɑ、F、ε等值。必須保持ɑ、F、ε均為恒定值，才能達到差壓和流量之間有恒定的對應關系。但在實際生產中,ɑ、F、ε都與某些因素有關，特別是流量系數ɑ,它是一個影響因素復雜，變化范圍大的重要系數,如果在計量過程中不能保證ɑ為恒定值,則計量誤差將會較大。
從資料和實驗證明,流量系數ɑ值與取壓點位置、孔板的開孔截面積和管道截面積比(m=d/D).雷諾數、管壁粗糙度、孔板入口邊緣尖銳度有關。所以,標準孔板的選用應符合下列技術要求:
●孔板相對于開孔直徑d的軸線中心對稱;
●孔板.上游端面A應于下游端面B平行,并且與開孔直徑d的軸線垂直;
●孔板A面、B面應無可見的損傷;
●孔板開孔直徑d的上游測直角入口邊緣G應銳利,無毛刺和劃痕。
●孔板開孔直徑d的內圓柱表面長度e應符合:0.005D≤e≤0.02D;
●孔板的厚度應符合:e≤F≤0.005D;
●孔板下游側出口邊緣H和孔板開孔圓柱形下游側出口邊緣I應無毛刺、劃痕和可見損傷;
●標準孔板在使用過程中，會由于天然氣的侵蝕而產生變形，從而引起流量系數增大而產生計量誤差。因此孔板的材質也是保證孔板工作可靠和計量準確的一一個因素。用于天然氣計量的孔板流量計采制一般為:Cr17、1Cr18Ni9TiC以及其他耐酸鋼。

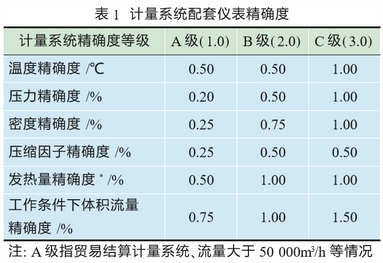

2.變送器和流量顯示儀表的精確度對整套流量計系統的精確度也很重要。目前,變送器大多數采用的都是4-20MA信號,顯示儀表采用數字信號，只要變送器現場安裝和系統接地沒有問題，整個系統誤差不會受到影響。為了減小誤差，標準明確了配套儀表的技術要求,設計和使用單位可以參考(見表1)。

3.流量積算部分之間的誤差,當溫度、壓力、差壓、組分等數據傳到流量積算儀后目前,積算儀結合已經輸入的節流裝置基本信息計算流量，積算儀所安裝的計量標準程序主要有SY/T6143標準、AGA.3標準、ISO5167標準，在計量參數-致的情況下，通過幾個標準換算出的中間參數和最終的計量結果不超過萬分之一。

標簽：孔板流量計、流量計、
