提高孔板流量計計量精度的措施有哪些
日期：2022-04-21 點擊量：
1.優化流程減少操作失誤

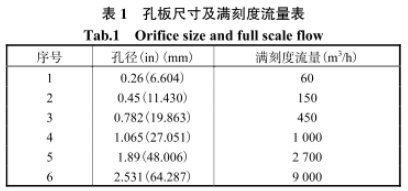

以某海上油田為例,該油田共有油井數23口,其單井產氣量分布由低到高的范圍約為(3x102)~(9x10*)m'/d。由于該油田油井產氣量范圍波動較大,單一開口尺寸孔板的滿刻度量程無法滿足單井計量要求(表1),需要頻繁更換孔板流量計。人員技能水平的差異，將不可避免地帶來操作失誤的情況,影響計量精度。為此通過對計量分離器生產流程進行優化設計,擴大孔板流量計的測量范圍以減少人員直接接觸所引起的操作失誤。

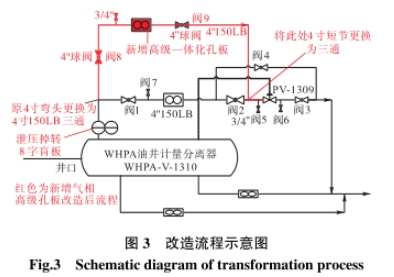

通過在原油井計量分離器氣相出口增加1路氣相計量管線和高級一體化孔板流量計,實現不同氣量的油井在不拆卸更換孔板的情況下,利用切換流程使用相對應的測量范圍的孔板進行計量。

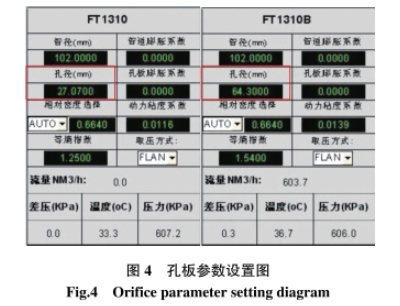

此次改造后,將2臺高級一體化孔板流量計分別裝入1.0658in(27.071mm)及2.531in(64.287mm)尺寸的孔板,以實現大孔板和小孔板對該油田全部油井產氣量測量范圍的全覆蓋,操作人員只需開關閥門，即可完成大小孔板的流程切換,避免了頻繁更換孔板造成損壞。在減少人員工作量與工作強度同時，有效提升了孔板流量計的計量精度(圖3、圖4)。
2.定期檢查與維保
針對上述產生計量誤差的原因分析中可以看出，通過對孔板流量計的維護，可以消除大部分的影響因素。例如:①定期對取壓管線以及流量計腔室的積液排放;②通過拆檢可以及時發現孔板及測量腔室淤泥污垢并及時進行清理;③人冬季前相關管線、儀表附件等的保溫檢查;④儀表變送器定期檢查、排放、標定，消除零點漂移等因素造成的誤差。在管理制度上,應建立相關的程序(周檢、月檢、年檢),并及時更新,加強相關技能培訓,增強員工責任心。
以某海上油田為例,該油田共有油井數23口,其單井產氣量分布由低到高的范圍約為(3x102)~(9x10*)m'/d。由于該油田油井產氣量范圍波動較大,單一開口尺寸孔板的滿刻度量程無法滿足單井計量要求(表1),需要頻繁更換孔板流量計。人員技能水平的差異，將不可避免地帶來操作失誤的情況,影響計量精度。為此通過對計量分離器生產流程進行優化設計,擴大孔板流量計的測量范圍以減少人員直接接觸所引起的操作失誤。
通過在原油井計量分離器氣相出口增加1路氣相計量管線和高級一體化孔板流量計,實現不同氣量的油井在不拆卸更換孔板的情況下,利用切換流程使用相對應的測量范圍的孔板進行計量。
此次改造后,將2臺高級一體化孔板流量計分別裝入1.0658in(27.071mm)及2.531in(64.287mm)尺寸的孔板,以實現大孔板和小孔板對該油田全部油井產氣量測量范圍的全覆蓋,操作人員只需開關閥門，即可完成大小孔板的流程切換,避免了頻繁更換孔板造成損壞。在減少人員工作量與工作強度同時，有效提升了孔板流量計的計量精度(圖3、圖4)。
2.定期檢查與維保
針對上述產生計量誤差的原因分析中可以看出，通過對孔板流量計的維護，可以消除大部分的影響因素。例如:①定期對取壓管線以及流量計腔室的積液排放;②通過拆檢可以及時發現孔板及測量腔室淤泥污垢并及時進行清理;③人冬季前相關管線、儀表附件等的保溫檢查;④儀表變送器定期檢查、排放、標定，消除零點漂移等因素造成的誤差。在管理制度上,應建立相關的程序(周檢、月檢、年檢),并及時更新,加強相關技能培訓,增強員工責任心。
