孔板流量計工作原理及誤差補償方法
日期：2022-10-17 點擊量：
1.孔板流量計的工作原理
孔板流量計采用差壓式測量方法對流量進行測量,即在管道內裝入節流元件一孔板。當水蒸氣流過孔板時,流體速度增大,壓力減小，于是在孔板的前后產生差壓,利用具有-定設計尺寸的孔板測量水蒸氣流量,在保證孔板前后有足夠的直管段等條件下,孔板前后的差壓將隨流量的變化而變化,且兩者具有確定的關系,因此可以通過測量差壓得到水蒸氣的流量「。根據國標GB/T26241993,對于標準節流裝置,差壓△P與流量qm的函數關系為:
式中:qm為質量流量,kg/s;C為流出系數;D為管道內徑,m;ε為節流件正端取壓口平面上的氣體膨脹系數;d為工作條件下節流件的開孔直徑,m;ρ為節流件人口端流體密度,kg/m³.
2.流出系數C的補償
流出系數C是表征孔板節流裝置特性的主要參數,是雷諾數Re和β的函數,它是一個隨流量變化的量,其值隨Re的增大而減小,當Re大于一定值趨向無窮大時,C趨向于常數Ck,而孔徑比β越大,C的變化幅度也越大,使C趨向于常數Ck的Re也越大,C與β和Re之間的定量關系為:
對于給定的標準孔板,當β為常數時,C僅是Re的函數C=f(Re)。在公式(1)中,將C用公式(2)而不是一個常數來代替,可提高計量的精度。
3.水蒸氣膨脹系數ε的補償
差壓式流量計在用來測氣體和蒸氣流量時,流體流過節流裝置在節流件兩邊都要產生--定的差壓,在節流件的下游靜壓降低,將出現流束膨脹，流束的這種膨脹使得節流裝置的輸出(差壓)一輸人(流量)關系同不可壓縮流體之間的偏差。如果不對這種偏差進行校正,將會導致流量示值偏高千分之幾到百分之幾,尤其是流量在較大范圍內變化時,產生的誤差會更大,因此更有必要對其進行修正。
4.孔板流計變更量t程后的修正
盡管改變差壓變送器的差壓范圍是非常容易的事,但不能只對差壓范圍做調整就萬事大吉。這是因?yàn)榭装辶髁坑?jì)量程變更后，管道中的常用流速等參數將發生變化,流出系數也相應有所變化，因此需從已知節流裝置數據(從節流裝置計算書查得)和其他有關流量數據(如:變更后的流量上限及常用流量)計算出新的差壓上限。實踐證明,若量程縮小后,C和ε均增大,相應的質量流量會偏大。
5.密度ρ的補償
在其他參數不變的情況下,qm與ρ之間的關系為:qm≈k,√ρ。可以看出,水蒸氣的流量與其密度的平方根成正比關系。水蒸氣是可壓縮性氣體，當其壓力、溫度變化時,其密度將發生明顯變化,這將引起流量很大的誤差。實際流體狀態(壓力、溫度)與流量計設計時的狀態(壓力、溫度)偏離造成的相對誤差可由公式(3)表示:
假如設計孔板流量計時是按照1MPa和285℃所對應的過熱水蒸氣密度ρ=4.374kg/m³設計的，則密度的變化造成的測量誤差可能很大，當壓力大且溫度低時,測量值偏大;當壓力低且溫度高時,測量值偏小。水蒸氣的實際狀態偏離孔板實際狀態越嚴重,所引起的誤差越大。要補償密度變化所引起的這種誤差,就不能將公式(1)中的ρ以設計工況下的密度來代入,需要將ρ看作壓力和溫度的函數,即ρ=f(P,t)。這也就是一般智能流量積算儀均要對過熱蒸汽進行壓力溫度補償?shù)脑颉?nbsp;
6.孔板內徑d和管徑D的誤差補償
測量水蒸氣流量時，如果設計工況為200℃,孔板內徑為d,則孔板內徑在實際工作狀態下的修正公式為：
實際上d和D偏離設計值造成的后果就是流量測量系統的滿度值發生了變化,如果將d和D的實際值測量出來,代人公式計算出與此實際值相對應的流量滿度值,然后用新的滿度值代替原設計值,置人流量顯示儀表，則系統運行后,尺寸誤差對測量系統的影響就能得到完全的校正，這也就是每臺流量計在投人使用前進行修正計算的主要工作。
孔板流量計采用差壓式測量方法對流量進行測量,即在管道內裝入節流元件一孔板。當水蒸氣流過孔板時,流體速度增大,壓力減小，于是在孔板的前后產生差壓,利用具有-定設計尺寸的孔板測量水蒸氣流量,在保證孔板前后有足夠的直管段等條件下,孔板前后的差壓將隨流量的變化而變化,且兩者具有確定的關系,因此可以通過測量差壓得到水蒸氣的流量「。根據國標GB/T26241993,對于標準節流裝置,差壓△P與流量qm的函數關系為:
式中:qm為質量流量,kg/s;C為流出系數;D為管道內徑,m;ε為節流件正端取壓口平面上的氣體膨脹系數;d為工作條件下節流件的開孔直徑,m;ρ為節流件人口端流體密度,kg/m³.
2.流出系數C的補償
流出系數C是表征孔板節流裝置特性的主要參數,是雷諾數Re和β的函數,它是一個隨流量變化的量,其值隨Re的增大而減小,當Re大于一定值趨向無窮大時,C趨向于常數Ck,而孔徑比β越大,C的變化幅度也越大,使C趨向于常數Ck的Re也越大,C與β和Re之間的定量關系為:
對于給定的標準孔板,當β為常數時,C僅是Re的函數C=f(Re)。在公式(1)中,將C用公式(2)而不是一個常數來代替,可提高計量的精度。
3.水蒸氣膨脹系數ε的補償
差壓式流量計在用來測氣體和蒸氣流量時,流體流過節流裝置在節流件兩邊都要產生--定的差壓,在節流件的下游靜壓降低,將出現流束膨脹，流束的這種膨脹使得節流裝置的輸出(差壓)一輸人(流量)關系同不可壓縮流體之間的偏差。如果不對這種偏差進行校正,將會導致流量示值偏高千分之幾到百分之幾,尤其是流量在較大范圍內變化時,產生的誤差會更大,因此更有必要對其進行修正。
4.孔板流計變更量t程后的修正
盡管改變差壓變送器的差壓范圍是非常容易的事,但不能只對差壓范圍做調整就萬事大吉。這是因?yàn)榭装辶髁坑?jì)量程變更后，管道中的常用流速等參數將發生變化,流出系數也相應有所變化，因此需從已知節流裝置數據(從節流裝置計算書查得)和其他有關流量數據(如:變更后的流量上限及常用流量)計算出新的差壓上限。實踐證明,若量程縮小后,C和ε均增大,相應的質量流量會偏大。
5.密度ρ的補償

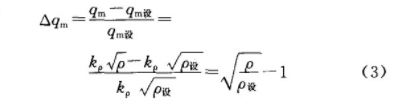

在其他參數不變的情況下,qm與ρ之間的關系為:qm≈k,√ρ。可以看出,水蒸氣的流量與其密度的平方根成正比關系。水蒸氣是可壓縮性氣體，當其壓力、溫度變化時,其密度將發生明顯變化,這將引起流量很大的誤差。實際流體狀態(壓力、溫度)與流量計設計時的狀態(壓力、溫度)偏離造成的相對誤差可由公式(3)表示:
假如設計孔板流量計時是按照1MPa和285℃所對應的過熱水蒸氣密度ρ=4.374kg/m³設計的，則密度的變化造成的測量誤差可能很大，當壓力大且溫度低時,測量值偏大;當壓力低且溫度高時,測量值偏小。水蒸氣的實際狀態偏離孔板實際狀態越嚴重,所引起的誤差越大。要補償密度變化所引起的這種誤差,就不能將公式(1)中的ρ以設計工況下的密度來代入,需要將ρ看作壓力和溫度的函數,即ρ=f(P,t)。這也就是一般智能流量積算儀均要對過熱蒸汽進行壓力溫度補償?shù)脑颉?nbsp;
6.孔板內徑d和管徑D的誤差補償

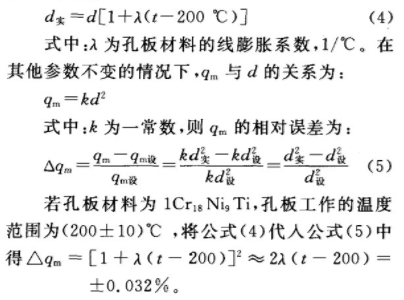

測量水蒸氣流量時，如果設計工況為200℃,孔板內徑為d,則孔板內徑在實際工作狀態下的修正公式為：
實際上d和D偏離設計值造成的后果就是流量測量系統的滿度值發生了變化,如果將d和D的實際值測量出來,代人公式計算出與此實際值相對應的流量滿度值,然后用新的滿度值代替原設計值,置人流量顯示儀表，則系統運行后,尺寸誤差對測量系統的影響就能得到完全的校正，這也就是每臺流量計在投人使用前進行修正計算的主要工作。
