氣體渦輪流量計在不同溫度下的計量性能
日期：2023-02-13 點擊量：
為了更好地了解氣體渦輪流量計在不同環境下的計量性能，本司制作了一套可以檢定渦輪流量在不同溫度和濕度下的計量性能的標準表法氣體流量檢定裝置。該裝置的基本原理為:①將被檢流量計放置在可調整溫度和濕度的實驗艙中，而標準流量計放置在恒溫恒濕車間，溫度在20℃左右，再通過管道和熱交換器與被檢流量計相連接;②流量計的瞬時流量通過變頻器控制，實現穩定流量的運行;③通過采集系統分別采集被檢流量計和標準流量的脈沖信號、壓力值、溫度值;④最后，通過中心控制系統進行統一控制、計算，從而輸出檢定結果;⑤設備的準確度等級通過標準表、壓變、溫變等計量相關的設備溯源以及傳遞表的比對，驗證該裝置滿足試驗的要求。
不同溫度氣體渦輪流量計的計量性能試驗方法:選擇3臺DN80的氣體渦輪流量計在-25℃、-10℃、5℃、30℃、55℃溫度下進行測試。

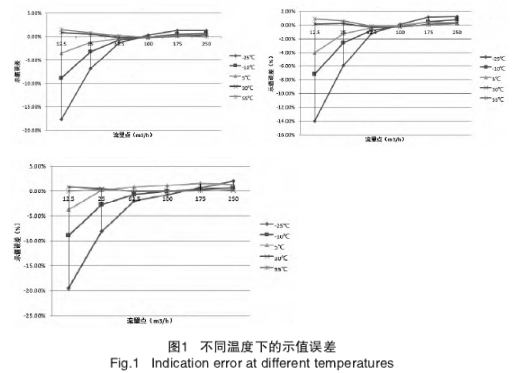

3臺流量計檢定數據轉化為線性如圖1。
從以上數據的線性圖看，得出結論:
1)氣體渦輪流量計計量性能受環境溫度的影響。
2)同臺流量計在相同的流量點下，隨著溫度越低，流量計量示值誤差負偏就越大;溫度越高，流量計示值誤差正偏就越大。
3)高溫下的示值誤差影響小于低溫下的示值誤差影響。
4)流量計在大流量條件下，影響比較小，基本滿足計量性能。
不同溫度氣體渦輪流量計的計量性能試驗方法:選擇3臺DN80的氣體渦輪流量計在-25℃、-10℃、5℃、30℃、55℃溫度下進行測試。
3臺流量計檢定數據轉化為線性如圖1。
從以上數據的線性圖看，得出結論:
1)氣體渦輪流量計計量性能受環境溫度的影響。
2)同臺流量計在相同的流量點下，隨著溫度越低，流量計量示值誤差負偏就越大;溫度越高，流量計示值誤差正偏就越大。
3)高溫下的示值誤差影響小于低溫下的示值誤差影響。
4)流量計在大流量條件下，影響比較小，基本滿足計量性能。
