流量計運行和檢定系統?
日期：2023-03-23 點擊量：

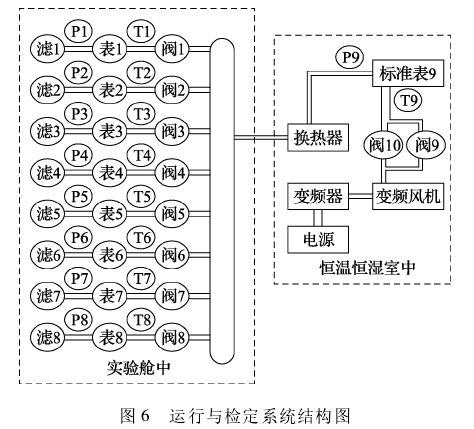

流量計運行和檢定系統如圖6所示,用于模擬流量計現場運行的狀態，并可以檢定流量計的準確度等級。
該系統主要由運行管道、換熱器、標準表、控制流量的閥門、風機、變頻器等組成。該系統可以同時運行8臺流量計,可以通過控制閥門的開1關來控制流量計是否運行，通過改變變頻器頻率大小控制風機運轉速度及各個閥門，從而實現控制運行流量計流量的大小。

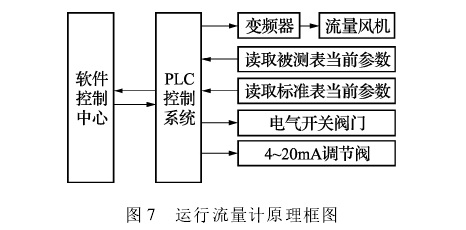

運行系統基本原理如圖7所示。根據流量計運行方案由軟件控制中心通過PLC控制系統指令來控制閥門的打開和關閉狀態。然后軟件控制中心通過PLC控制系統控制電氣開關閥、4~20mA調節閥的開度、變頻器的頻率控制流量風機轉速等方式控制流量大小，軟件控制中心實時讀取標準表流量脈沖信號并結合標準表儀表系數計算出工況流量，當工況流量值等于目標流量值時，穩定變頻器的頻率和閥門狀態，讓各個流量計處于運行狀態中。

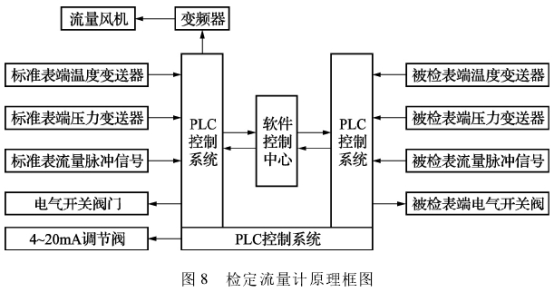

同時,這套系統也是一套標準表法檢定裝置，可以檢定各臺氣體流量計示值誤差、準確度等級，基本原理如圖8所示。首先打開被檢流量計的閥門,其余通道都關閉，通過控制變頻器改變流量大小，實現對不同流量點的檢定，通過采集系統讀取被檢流量計的脈沖信號、溫度值、壓力值和標準表的脈沖信號、溫度值、壓力值，再由標準表法檢定裝置軟件計算流量示值誤差，生成檢定報表，確定被檢流量計的準確度等級。
該系統主要由運行管道、換熱器、標準表、控制流量的閥門、風機、變頻器等組成。該系統可以同時運行8臺流量計,可以通過控制閥門的開1關來控制流量計是否運行，通過改變變頻器頻率大小控制風機運轉速度及各個閥門，從而實現控制運行流量計流量的大小。
運行系統基本原理如圖7所示。根據流量計運行方案由軟件控制中心通過PLC控制系統指令來控制閥門的打開和關閉狀態。然后軟件控制中心通過PLC控制系統控制電氣開關閥、4~20mA調節閥的開度、變頻器的頻率控制流量風機轉速等方式控制流量大小，軟件控制中心實時讀取標準表流量脈沖信號并結合標準表儀表系數計算出工況流量，當工況流量值等于目標流量值時，穩定變頻器的頻率和閥門狀態，讓各個流量計處于運行狀態中。
同時,這套系統也是一套標準表法檢定裝置，可以檢定各臺氣體流量計示值誤差、準確度等級，基本原理如圖8所示。首先打開被檢流量計的閥門,其余通道都關閉，通過控制變頻器改變流量大小，實現對不同流量點的檢定，通過采集系統讀取被檢流量計的脈沖信號、溫度值、壓力值和標準表的脈沖信號、溫度值、壓力值，再由標準表法檢定裝置軟件計算流量示值誤差，生成檢定報表，確定被檢流量計的準確度等級。
