HD-FMM61V錐流量計

日期：2020-11-29 點擊量：

　　HD-FMM61V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，其理論原理是基于封閉管道中能量守恒定律伯努利方程和流動連續性方程，在穩定流的情況下管道中的流速與差壓的平方根成正比。V錐流量計穩定性好、準確性高、重復性好、量程比寬、對安裝管段要求低、壓損小，可測量含有顆粒流體、低壓流體、高含濕氣體及各種臟污流體。

FFM61型V錐流量計主要技術參數
·精度等級：0.5級（差壓流量變送器精度應高于0.2級，含0.2級）,（β：0.45～0.85，當β<0.55，量程比4∶1時，精度等級：≤0.30）
·重復性：0.1%
·工作壓力：0～40MPa（有多個壓力等級可供選擇）
·工作溫度：-40～850°C
·環境溫度：-40～65°C、
·安裝直管段要求：前0-3D直管道，后0-1D直管段
·量程比寬：通常為10∶1，選擇合適的參數可達到50∶1
·壓損小：同樣的β值，壓損是孔板1/3～1/5
·口徑從DN25～DN2000

FFM61型V錐流量計的技術特點：
1、安裝要求低：前0～3D直管道，后0～1D直管段；
2、量程比寬：通常為10∶1，選擇合適的參數zui高可做到50∶1；
3、壓損小：同樣的β值，壓損是孔板1/3～1/5；
4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；
5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留；
6、長期穩定性好：β值可長期不變，并保證長期精確測量；
7、精度高：0.5級；
8、重復性好：優于0.1%；
9、信號穩定："信號波動"是孔板的1/10；
10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；
11、口徑范圍寬：DN25～DN2000；
12、可測高溫、高壓介質：工作溫度zui高850℃, zui大壓力40MPa；
13、可測臟污介質（焦爐煤氣、高爐煤氣、原料油、渣油等）；
14、可測氣液兩相介質（濕氣、冷凝水等）；

1．法蘭型FFM61S
連接方式：法蘭（平焊和對焊）
口徑：DN15～DN2000
取壓方式：承插焊,法蘭,螺紋
壓力：0～40MPa
溫度：-40～850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼（詳見選型表）
應用：液體,氣體,蒸汽
適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。

法蘭型V錐流量傳感器

3．夾持型 FFM61D
連接方式：法蘭端面對夾
口徑：DN15～DN150
取壓方式：承插焊,螺紋
壓力：0～40MPa
溫度：-40～850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼（詳見選型表）
應用：液體,氣體,蒸汽

V錐傳感器和差壓變送器組成的V錐流量計依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：

1．V錐傳感器只提供差壓信號的檢測部分（V錐體及測量管道），不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。

2．由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。

可以成功測量的流體：

1．氣體煤氣：焦爐煤氣、高爐煤氣、城市煤氣天然氣：包括含濕量５％以上的天然氣各種碳氫化合物氣體：烷烴類，烯烴類等氣體各種氣體制造：氫、氦、氬、氧、氮氣等腐蝕性氣體：濕的氯化物氣體等空氣：包括含水，含塵埃的空氣、壓縮空氣等煙道氣：各種鍋爐、加熱爐排放的煙道氣

2．蒸汽：飽和蒸汽、過熱蒸汽

3．液體油類：原油、燃料油、含水乳化油、柴油、液壓油等水：原水、飲用水、生產水、污水等各種水溶液：酸、堿、鹽水溶液等有機物化學品：甲醇、乙二醇、二甲苯等

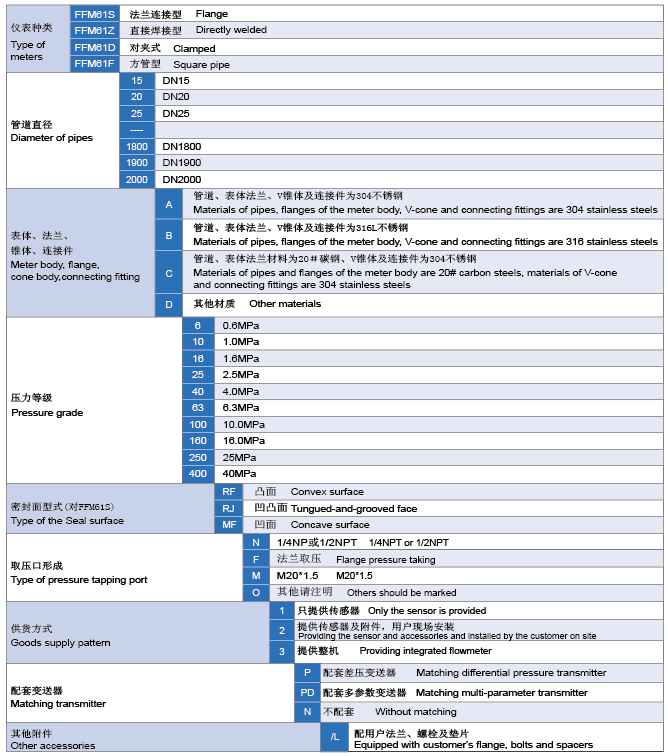

4．特殊流體油＋HC氣＋沙加氣的水：H2O+N2+空氣；H2O+CO2等 FFM61 V錐流量傳感器選型表

標簽：、
